PRÜFSTANDSBAU

Umweltsimulation –
realitätstreu und effizient.

Lösungen zur automatisierten Schmutzwasserbeaufschlagung und Umweltsimulation im Testing
PRÜFSTANDSBAU

Umweltsimulation –
realitätstreu und effizient.

Prüfstandsbau

Umweltsimulation und Medienbeaufschlagung im Prüfstandsbau

Korrosion, Schmutzwasser und klimatische Belastungen sind zentrale Faktoren für die Zuverlässigkeit technischer Systeme. Klassische Feld­erprobungen sind realitätsnah, jedoch aufwändig, kosten­intensiv und kaum reproduzierbar. Kombinierte Tests auf Baugruppen­ebene gewinnen daher an Bedeutung: Sie machen Ausfall­mechanismen nachvollziehbar und effizient prüfbar.

Unsere Systeme ermöglichen die präzise Einstellung von Temperatur- und Klimaprofilen sowie die vollauto­matisierte Applikation von Schmutz­wasser und korrosiven Medien. So können korrosions­bedingte Langzeit­effekte unter realistischen, aber jederzeit reprodu­zier­baren Bedingungen untersucht und abgestellt werden – unabhängig von Wetter oder Jahreszeit.

Integration in den Prüfstand

Die modulare Systemarchitektur ermöglicht die nahtlose Einbindung in bestehende Prüfstände. In Kombination mit mechanischen und elektrischen Lasten sowie Feldbus­schnittstellen entstehen hoch realistische Prüfbedingungen, die das Verhalten im Feld gezielt abbilden. Als System­integrator entwickeln wir gemeinsam mit unseren Partnern individuelle Klimatisierungs­lösungen für Prüfstände – von standardisierten Klima­kammern bis zu kunden­spezifischen Sonder­entwicklungen. Effizienz, Arbeitssicherheit und Präzision stehen dabei im Mittelpunkt.

Entwicklungsprüfstand wurde mit einfacher und kostengünstiger Temperaturbox umgesetzt

Kostengünstige Klimabox

Lenkungspruefstand mit Temperatursimulation

Lenkungspruefstand mit Driver-in-the-Loop-Funktion

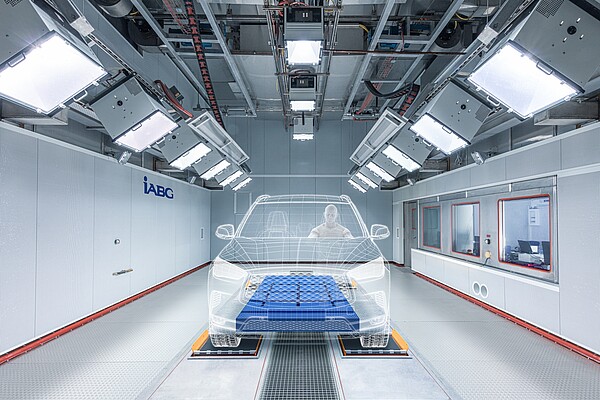

Elektrischer 4-Poster mit Klimasimulation für Gesamtfahrzeuge

Elektrischer 4-Poster mit Klimasimulation für Gesamtfahrzeuge

Prüfstand mit modularer Klimakammer für Bauteiltests

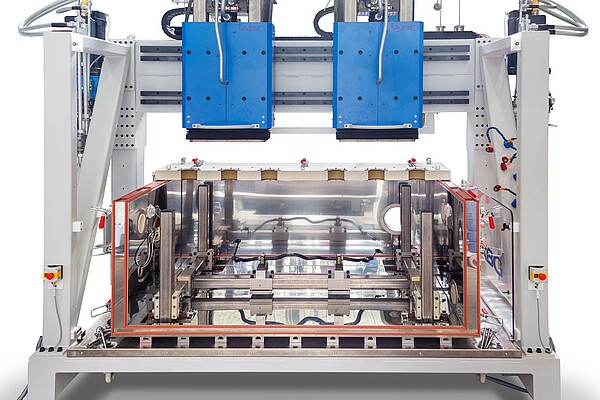

Dauerlaufprüfstand mit Klimakammer

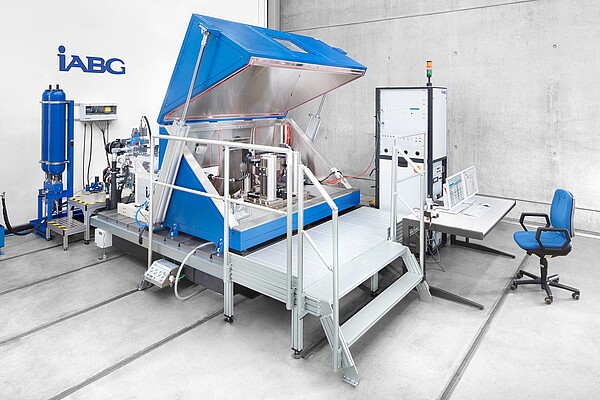

Klimakammer wird vertikal geklappt.

Funktionsprüfstand mit klappbarer Klimakammer

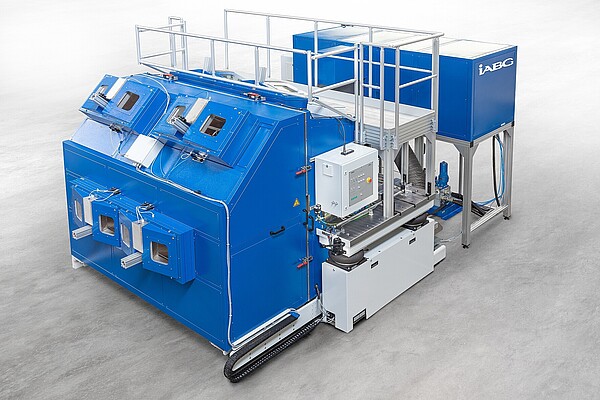

Prüfstand mit horizonal teilbarer Klimakammer und temperierter Messtechnik

Prüfstand für Bauteil-Charakterisierung

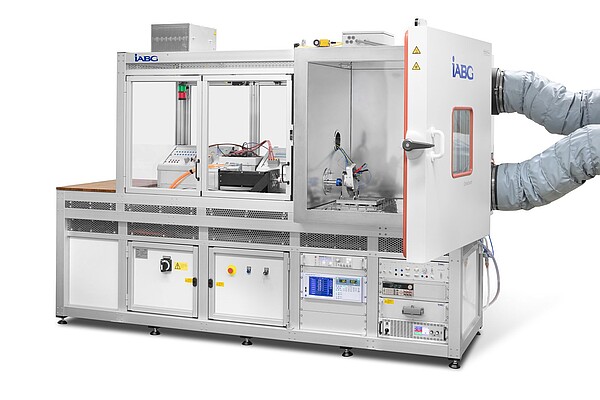

BLDC Pruefstand Temperatur und Klimasimulation

BLDC-Tischprüfstand

Unsere Produkte für die automatisierte Medienbeaufschlagung

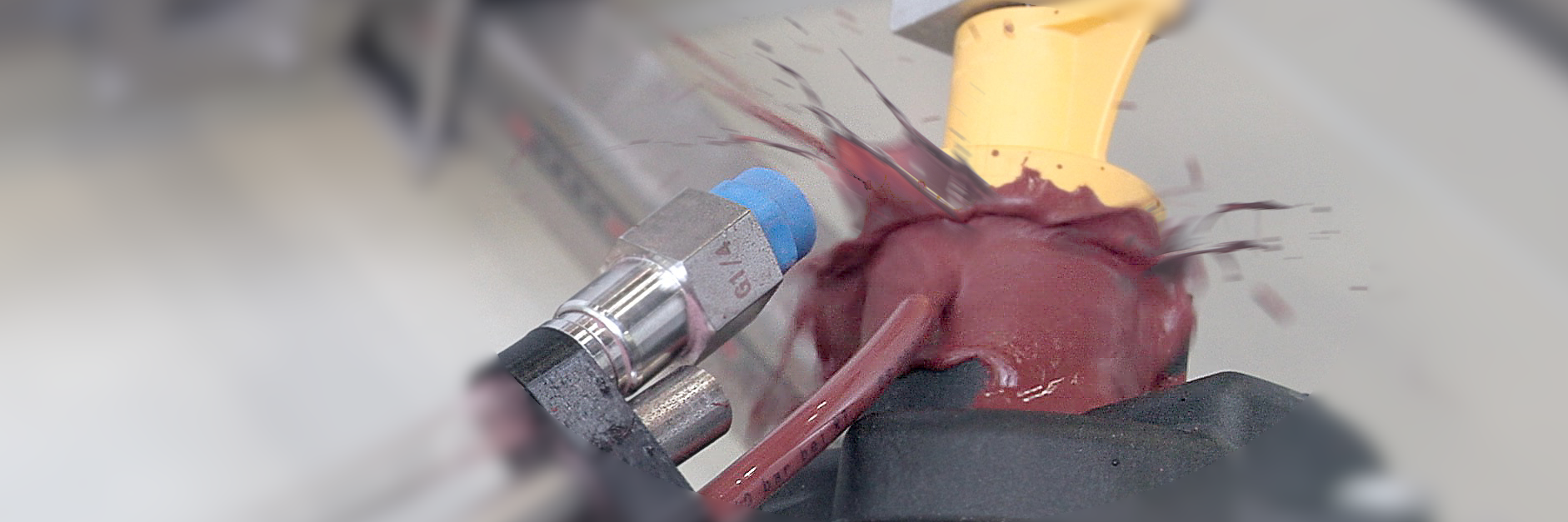

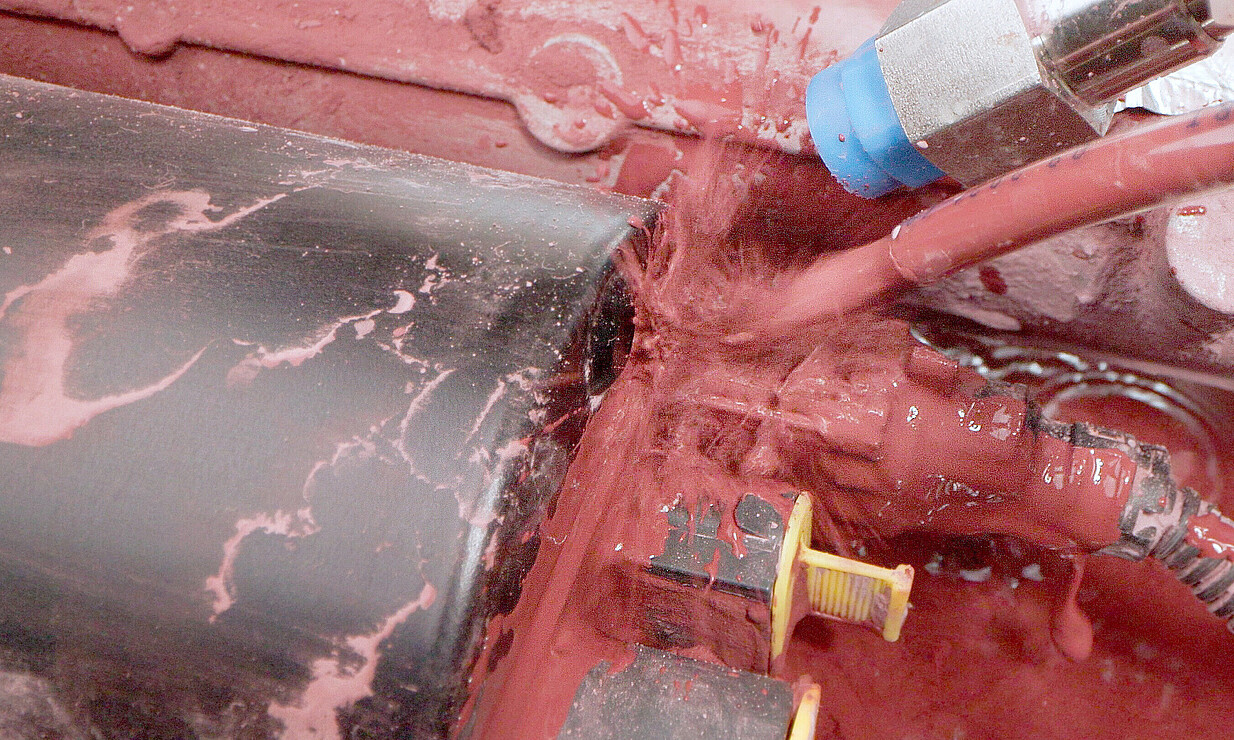

„From Track to Rig“: Unsere Systeme zur automatisierten Medienbeaufschlagung gewährleisten präzise und reproduzierbare Testergebnisse. Medien wie Schmutzwasser, Prüfschlämme (z. B. Arizona Dust oder China Dust im Mischungsverhältnis 2:1 mit Wasser) oder Salzwasser werden exakt dosiert und wiederholbar aufgebracht – selbst in Kleinstmengen. So lassen sich reale Einsatzbedingungen zuverlässig im Labor nachbilden.
Die Systeme sind flexibel einsetzbar: Sie können sowohl als Stand-alone-Lösungen betrieben als auch nahtlos in bestehende Prüfstände und Testsysteme integriert werden. Dadurch lassen sich Testkonfigurationen schnell, effizient und mit hoher Genauigkeit realisieren.

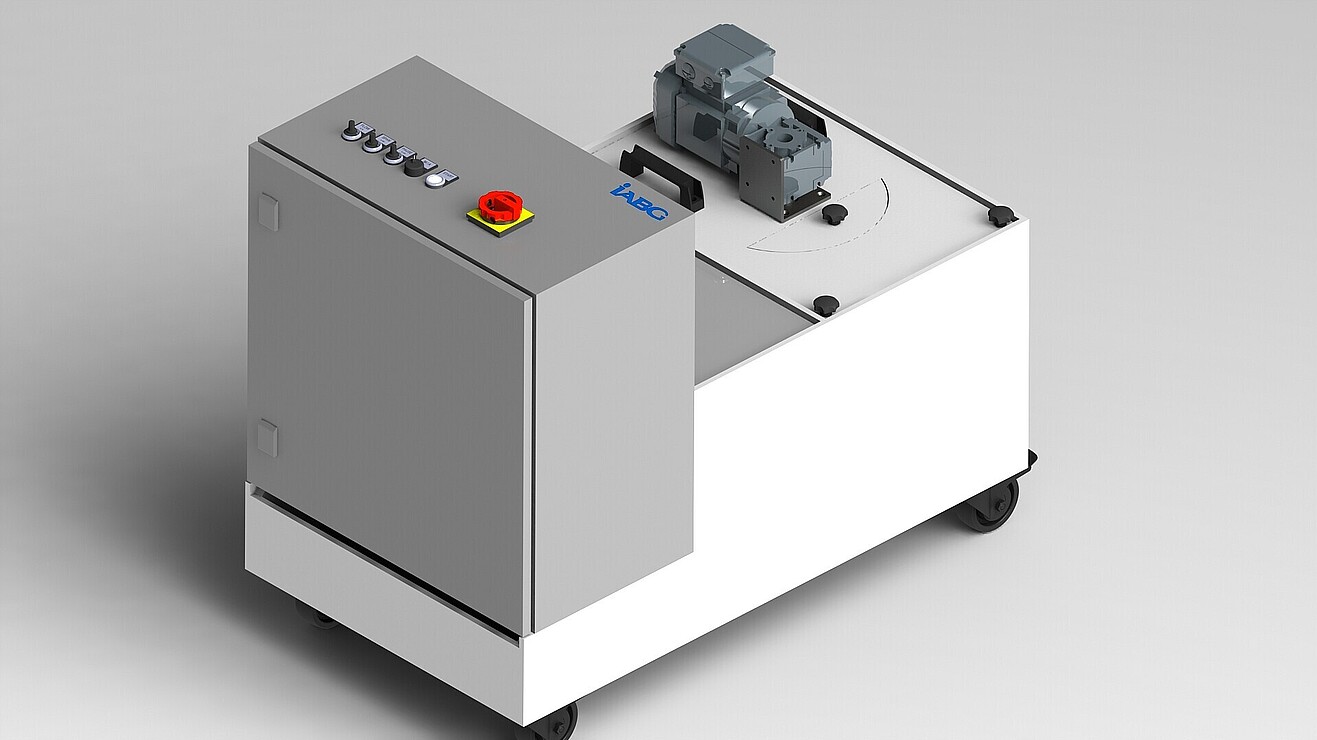

Mobile Mud Master

Der Mobile Mud Master ist eine kompakte Stand-alone-Lösung zur Unter­suchung korrosionsbedingter Langzeit­effekte bei minimalem Personal­einsatz. Er dosiert Schmutzwasser und Prüfschlämme (z. B. Arizona Road Dust, China Dust, Turkish Grid, Salzwasser) präzise in variablen Mischungs­verhältnissen und appliziert diese in einstellbaren Mengen und Intervallen. Die Ergebnisse sind reprodu­zier­bar und erfüllen die Anforderungen relevanter Normen (ISO 16750-4, IEC 60068-2-68, MIL-STD-810H).

Dank modularer Bauweise lässt sich das System eigenständig betreiben oder in bestehende Prüfstände integrieren. Es passt sich flexibel an unterschiedliche Testumgebungen an und bildet reale Einsatz­bedingungen zuverlässig nach. Für kombinierte Tests mit mechanischen und klimatischen Belastungen eignet sich die korrosions- und temperaturbeständige Dosiereinheit auch für den Einsatz in Temperatur- und Salznebelkammern. So lassen sich Umwelt­einflüsse ganzheitlich und normgerecht in einem Testzyklus abbilden.



Plug-in and master the mud

  • Feine Prüfstäube (z. B. Arizona-/China-Dust, Turkish-Grid),
    Mischung Staub : Wasser bis 2:1

  • Fördermengen > 10 ml, 35 l Tankvolumen

  • Einsatzbereich –5 °C bis 60 °C

  • Erweiter- und anpassbar nach Kundenwunsch

  • Kompakt und mobil (mit Rollen; passt durch Tür nach DIN 18101)

  • Geringer Wartungsaufwand

  • Manueller Betrieb: intuitive Bedienelemente für schnelle Parametrierung

  • Automatisierter Betrieb: programmierbare Schnittstellen (ADS, TCIP, EtherCat, LabView)

Mobile Korrosionsprüfanlage

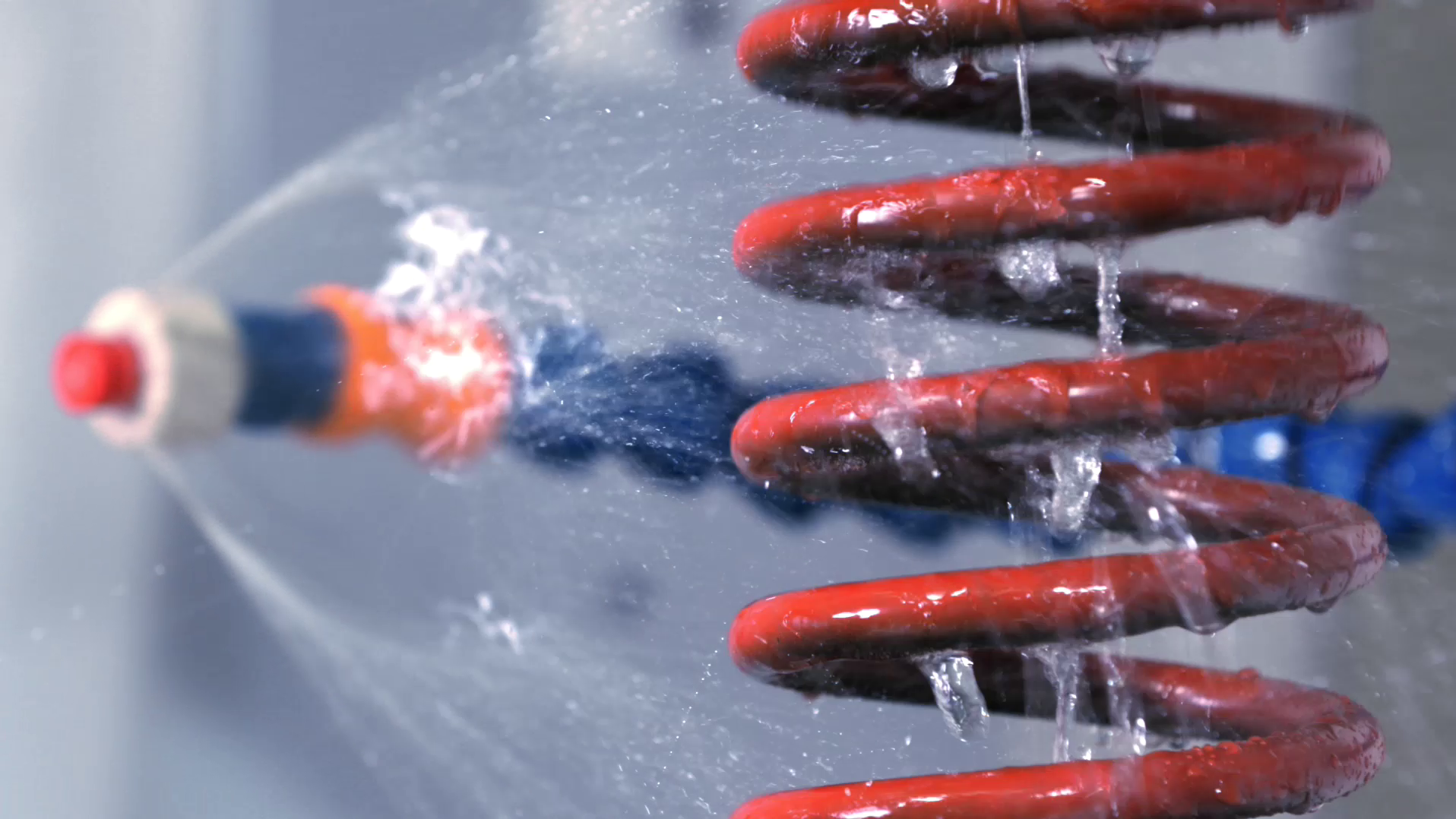

Mit der mobilen Korrosionsprüfeinheit simulieren Sie Korrosionsprozesse unter praxis­nahen Bedingungen – effizient, reproduzierbar und sicher. Das System arbeitet in einem geschlossenen Kreislauf und besprüht Ihre Prüflinge automatisiert mit korrosivem Medium. Es lässt sich als Stand-alone-Anlage betreiben oder nahtlos in bestehende Prüf­systeme integrieren. Die software­gestützte Automatisierung inkl. Monitoringsystem sorgt für höchste Flexibilität bei minimalem Bedienaufwand.

  • Einsatz von Salzwasser bis 10 % Konzentration und 60 °C
  • 200 l Haupttank, kontinuierlich durchmischt, geeignet für große Kreisläufe
  • Förderhöhe bis 14 m & Rücklauf über integrierten Hebetank
  • Mehrfachfiltrierung zur Wasserrückgewinnung
  • Vollautomatisierter Betrieb mit intuitiver Bedienung
  • Kompakte, mobile Bauweise mit wartungsoptimiertem Design



Ihre wesentlichen Vorteile auf einen Blick

✅ Exakte und automatisierte Medienbeaufschlagung für präzise Testergebnisse

✅ Vielfältige Anwendungsmöglichkeiten mit China Dust, Turkish Grid und Salzwasser

✅ Wiederholbare und reproduzierbare Tests unter kontrollierten Bedingungen

✅ Geringer Wartungsaufwand und hohe Zuverlässigkeit

✅ Flexibilität und Integration in verschiedene Testszenarien

✅ Effiziente Arbeitsabläufe dank automatisierter Prozesse

From Track to Rig.

Wir bringen die Umwelt in Ihr Prüffeld.
