MATLAB Simulink Signal Generator
Der Signalgenerator für MATLAB Simulink ermöglicht die Erzeugung verschiedenster Signalverläufe in Echtzeit. Er ist vielseitig einsetzbar – von der Modellierung und Simulation von Systemen in MATLAB Simulink über die Steuerung und Regelung realer Systeme bis hin zur Implementierung in Embedded-Systemen. Dies macht ihn ideal für Anwendungen in der Automatisierung, bei denen eine präzise und zuverlässige Erzeugung von Sollwertsignalen unverzichtbar ist.
Der Signalgenerator zeichnet sich aus durch:
Flexible Signalgenerierung
Unterstützte Signaltypen
- Klassische Signale
- Rechteck
- Uni- und Bi-direktionales Dreieck
- Sinus und Cosinus
- Erweiterte Signale
- Linearer und logarithmischer Sinus-Sweep
- Sinus-Impuls mit Amplitudenmodulation und Multisinus
- Band- und Gaußsches Rauschen
- Konfigurierbare Signale
- Sinus-Stufen anhand einer Lookup-Tabelle
- Vorgabe eines externen Signals (BLNV)
Dynamische Anpassung
- Frei wählbare Sample Rate für optimale Integration in verschiedene Anwendungen
- Echtzeit-Variationen von Parametern wie Amplitude, Frequenz und Begrenzungen
- Blending- und Begrenzungsfunktionen für sanfte Übergänge und sicheren Betrieb
- Globaler Offset zur individuellen Anpassung der Signalausrichtung
- Klassische Signale
Nahtlose Integration in MATLAB Simulink
- Einfache Einbindung in MATLAB Simulink durch die Bereitstellung als Funktionsblock
- Schnelle Integration in bestehende Modelle und Simulationen
Einfache Verwendung
- Benutzerfreundliche Bedienung mit klar definierten Inputs und Outputs.
- Ein Code-Beispiel erleichtert den Einstieg.
- Eine ausführliche Dokumentation unterstützt Sie bei der Anwendung.
Maximale Kompatibilität
Unser Signalgenerator ist lauffähig auf verschiedensten Hardware- und Echtzeitplattformen, darunter:
- Beckhoff SPS
- dSPACE-Systeme
- NI-PXI- und NI-cRIO-Systeme
Diese universelle Einsetzbarkeit macht ihn perfekt für industrielle Anwendungen und Forschungslabore.
Systemvoraussetzungen
- MATLAB Simulink R2021b oder jünger (für ältere Versionen kann eine vollständige Funktionalität nicht gewährleistet werden)
- Ggf. notwendige Drittanbieter-Software zur Kompilierung auf verschiedene Zielplattformen
Ihre Vorteile auf einen Blick
✅ Effiziente Ressourcennutzung – Spart Zeit und reduziert den Entwicklungsaufwand.
✅ Einfache Integration – Schnelle Einbindung in Simulationen und Modelle.
✅ Maximale Flexibilität – Frei parametrierbare Signale.
✅ Vielseitige Einsatzmöglichkeiten – Einsetzbar in verschiedenen Echtzeitsystemen.

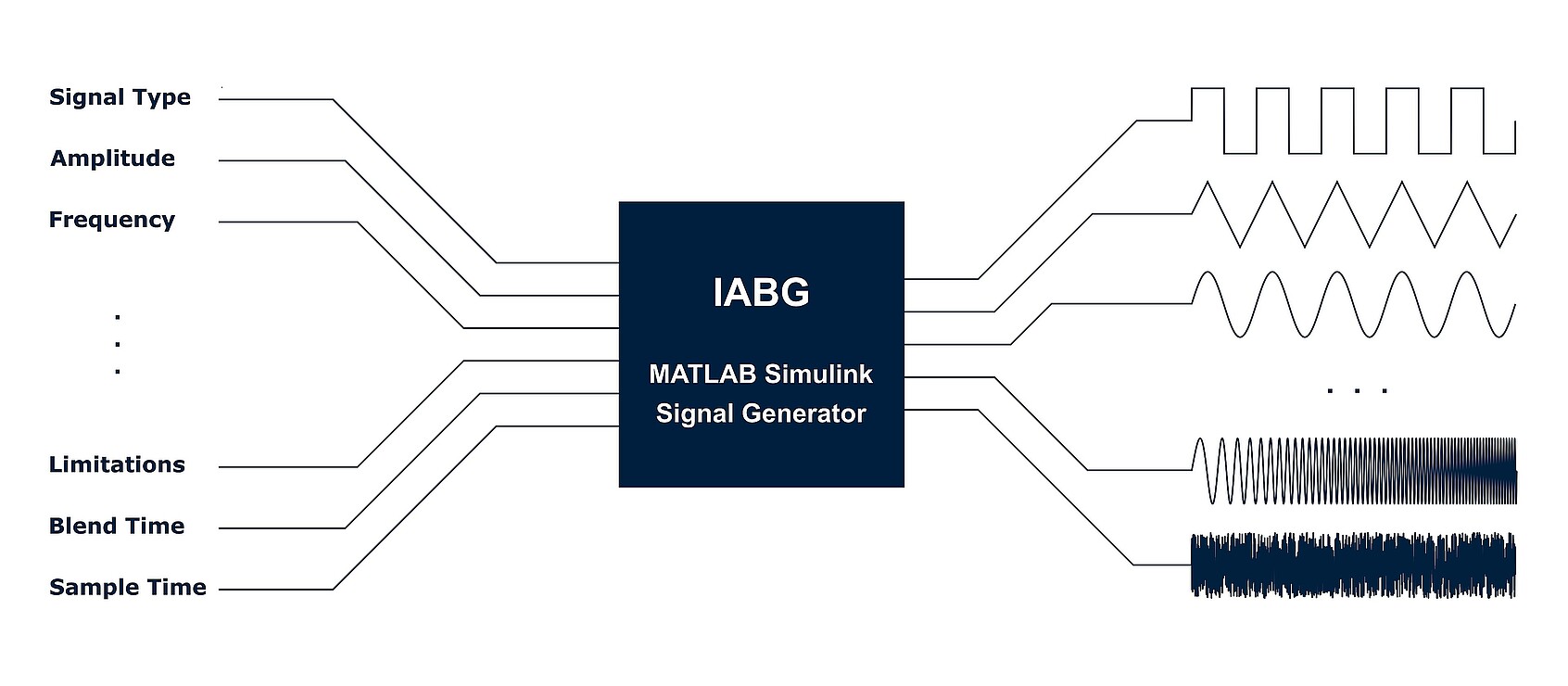

Prinzipielle Funktionsweise des IABG MATLAB Simulink Signalgenerators mit der individuellen Konfiguration des gewünschten Signals über verschiedene Parameter (exemplarisch) sowie ausgewählte erzeugbare Signaltypen (exemplarisch, ohne weitere Konfigurationsmöglichkeiten wie Blenden oder Begrenzungen)
